平台钢格板的安装

　　1.图纸编号：

　　图纸编号由两类组成：工作单号一图纸序号

　　2.钢格板编码

　　钢格板编号由两类组成：图纸序列号1钢格板序列号1

　　注：①钢格板的数目压印在每一块钢格板的包边板一边，易于辨识，按图纸组装。

　　②每一块钢格板上都标有钢格板的序号。

　　③可按照客户要求标注号。

　　3.钢格板包装

　　钢格板大部分是依据每一个图纸编号和每一个平台单独包装的。安装便捷。交货时，附上钢格板图纸、装箱单、质量证明等材料，或直接快递给收件人。收件人在开箱前需要确定收到上述材料，以保证安装正确。

　　4.钢格板的正确定位

　　(1)钢格板安装前，第一步确定钢结构安装能否满足设计要求。

　　(2)钢格板的位置务必按照图纸需要的标高和编号开展铺设，按号入座，准确定位。

　　(3)依据图纸确定钢格板相互间和外缘的位置。

　　(4)钢格板的载荷扁钢两端须要支撑在钢梁或其他支撑架上，每端搭接长度不可少于25mm。

　　(5)两个钢格板中间的间距通常为lOmm，安装时需依据图纸需要和现场实际情况开展适当调整，以保证1.4.4的情况下，最小安装间距应达到下述规定:钢格板中间的间距为3mm，钢格板与相邻结构中间的间距为10mm。

　　5.平台钢格板的安装

　　安装前，请认真阅读图纸和装箱单，然后按照图纸和装箱单拆卸包装。如果不提早浏览图纸和装箱单，应任意拆卸包装，导致混乱或随便在现场切割，其责任不在供应商。

　　平台钢格板按钢结构板构件安装，安装后不可以水平移动或与支撑框架分离。主要是有焊接安装和接安装和专用夹紧安装。假如钢格板安装后不用拆卸和移动，最好使用焊接方法固定钢格板。

　　(1)焊接安装：在支撑梁上焊接钢格板，产生稳固的永久连接。

　　①支承钢梁和钢格板表面的锌层、油漆、铁锈、油污、水等需要清除。

　　②焊缝长度不小于25mm。焊角高度不小于5mm，焊接在钢格板承载扁钢一边，焊接总数见下列安装夹总数。

　　③焊接后，除去焊渣和飞溅，人工涂双层富锌漆。

　　(2)安装夹安装

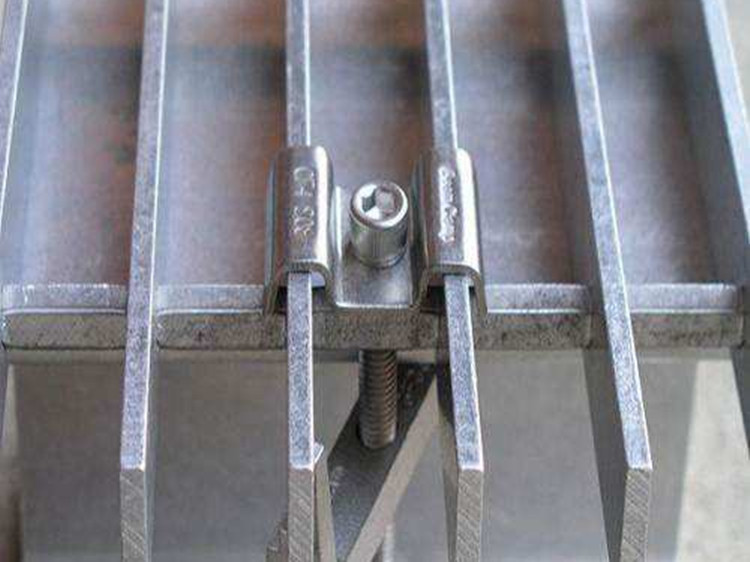

　　1)将钢格板用安装夹紧固定在支撑梁上。正常情况下每块钢格板(约1平方米)不得少于四套安装夹，安装在钢格板的四角。

　　2)安装夹具体安装位置(包括：上夹、下夹、螺栓、螺母、弹簧垫圈)

　　3)安装夹的安装步骤：安装夹能将全部种类的钢格板安全稳定地固定在支撑梁上，只使用螺丝刀，在平台上，一个人可以独立完成，操作方法便捷安全可靠。

　　①先组装安装夹

　　②将下夹穿过钢格板的扁钢，上夹仍留在钢格板的扁钢上。

　　③用螺丝刀将下夹置于支承梁凸缘下面。

　　④提起上夹，用螺母定位在下夹槽中，下夹的凸肩与扁钢连接

　　⑤用螺丝刀拧紧螺栓，直到钢格板稳定地固定在支撑梁上，拧紧力矩为:17~20N•M。

　　(3)钢格板一旦放置在梁上，应该马上紧固(焊接或安装夹)，避免钢格板位移，导致安全事故。

　　注意：顾客依据现场需要选用哪种安装方式，安装夹可按照客户要求由供应商提供。

　　6.钢格板安装完毕后，客户需要注意维护保养，如安装夹松动，应及时拧紧。
